自拍国一区精品_欧美日产国产精选99_18禁无码永久免费网站大全_啊灬啊灬高潮来了视频在线_美剧高清电影_亚洲香港经典三级_中文字幕制服专区_久久精品无码电影院_一级欧美妇妞_亚洲天堂视频一区不卡

BBT 0024-2018運輸包裝用拉伸纏繞膜

2024-10-23 10:01

已查看64次

1.范圍

本標準規(guī)定了運輸包裝用拉伸纏繞膜(以下簡稱纏繞膜)的產(chǎn)品分類、要求、試驗方法、檢驗規(guī)則及標志、包裝、運輸和貯存。

本標準適用于以聚烯烴塑料為主要原料生產(chǎn)的,用于非直接接觸食品,運輸包裝用的拉伸纏繞膜,

2.規(guī)范性引用文件

下列文件對于本文件的應(yīng)用是必不可少的。凡是注日期的引用文件,僅注日期的版本適用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改單)適用于本文件。

GB/T191包裝儲運圖示標志

GB/T1040.3塑料拉伸性能的測定第3部分:薄膜和薄片的試驗條件

GB/T2035塑料術(shù)語及其定義

GB/T2828.1計數(shù)抽樣檢驗程序第1部分:按接收質(zhì)量限(AQI)檢索的逐批檢驗抽樣計劃

GB/T 2918塑料試樣狀態(tài)調(diào)節(jié)和試驗的標準環(huán)境

GB/T4122.1包裝術(shù)語第1部分:基礎(chǔ)

GB/T6672料薄膜和薄片厚度測定機測法

抗刺穿性能試驗方法

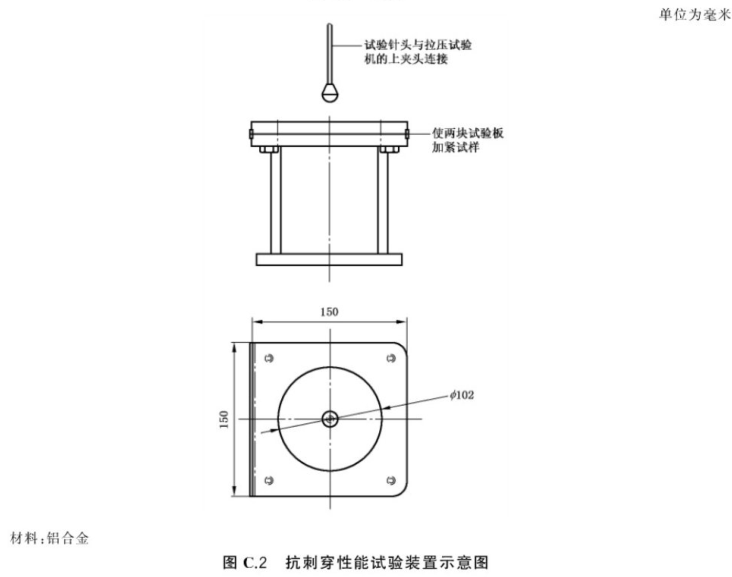

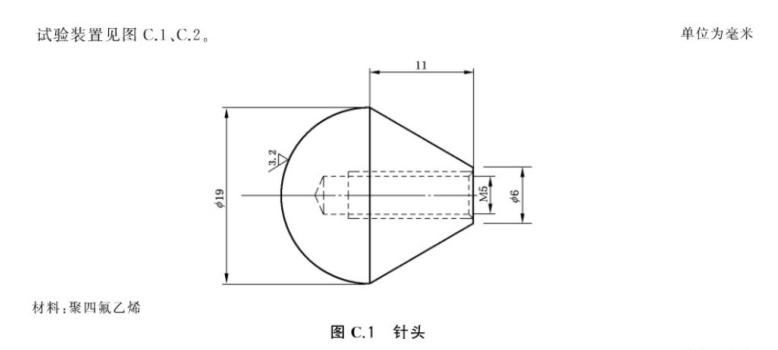

C.1 試驗裝置

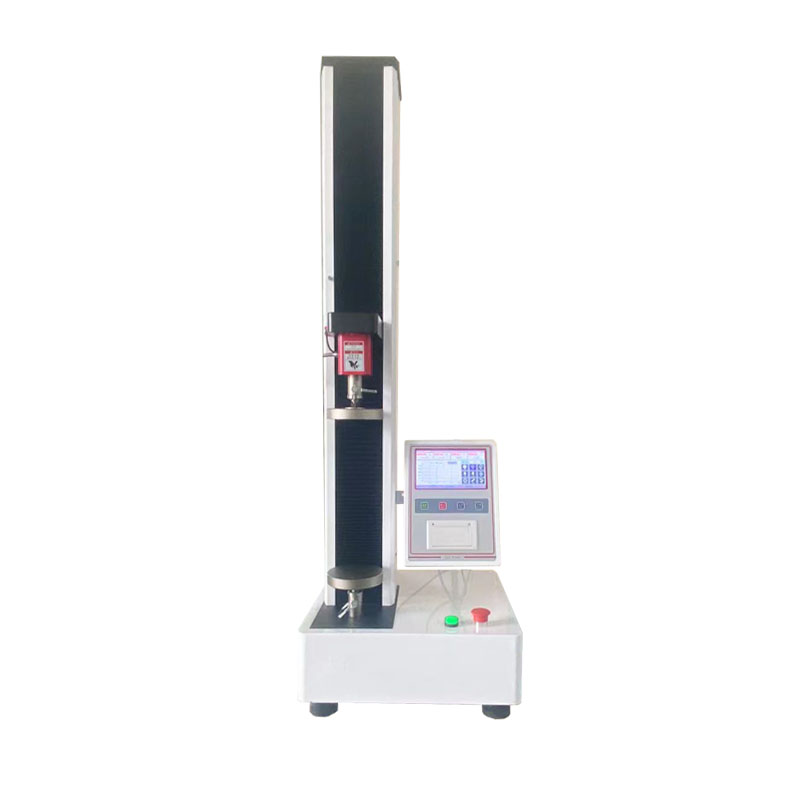

檢測儀器：ETT-A拉力試驗機


C.2試驗步驟

至少5個試樣。尺寸為180mmX180mm。C.2.1C.2.2 校準試驗儀器,選擇適當?shù)膫鞲衅?。固定夾具卡鉗,使其中心點與刺針處于同一軸線上。將試樣置于卡鉗內(nèi),將刺針與試樣表面處于零接觸狀態(tài)。啟動儀器將刺針以250mm/min±12.5 mm/min的速度進行試驗。試驗將在刺針完全穿過薄膜時停止。若薄膜在其他位置破裂時,則該試樣作廢。C.2.3 記錄試樣的破裂力(N)和破裂時的延伸量(mm)

C.3試驗結(jié)果處理

C.3.1破裂力:取平均值,數(shù)字修約至0.1N

C.3.2延伸量:取平均值,數(shù)字修約至整數(shù)位

上一篇：BBT 0024拉伸纏繞膜下一篇：普創(chuàng)科技膜分離測試儀的測試方法和原理
