本標準規定了在穩態下包裝材料氧氣透過性試驗方法--庫侖計檢測法。
本標準適用于塑料薄膜、薄片、復合材料、塑料復合紙,塑料涂覆織物等包裝材料的氧氣透過性的測試,可以測定包裝材料的氧氣透過率、氧氣透過量、氧氣透過常數等。

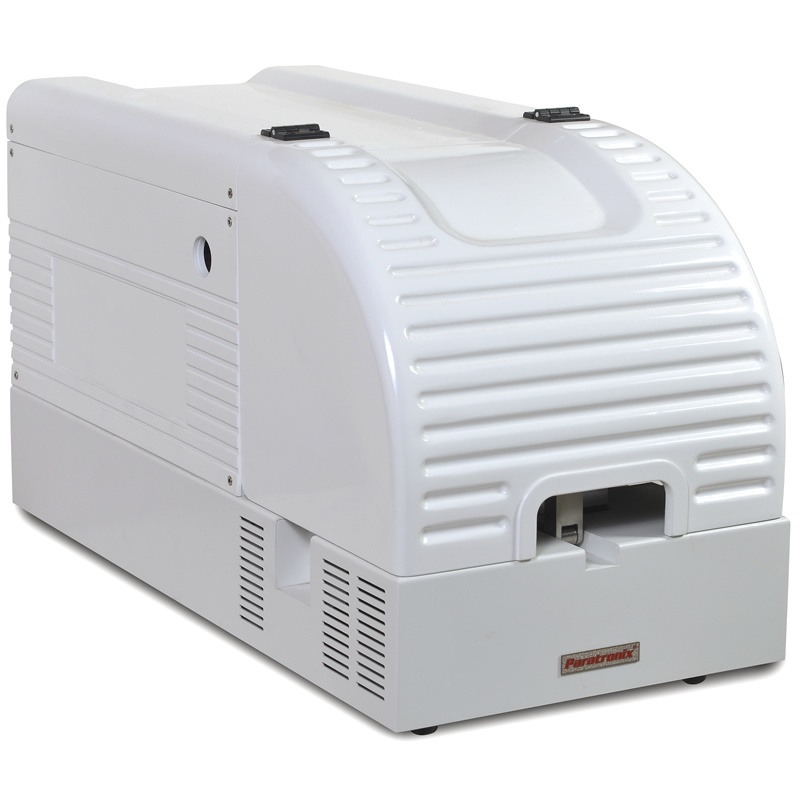

檢測儀器推薦：OTR-D3全自動氧氣透過率測試儀
7.2 儀器各部件
7.2.1 透氣室
透氣室由上下兩部分構成,透氣室上應配有測溫裝置，a)透氣室的氧氣側(試驗氣體側)和氨氣側(載氣側)的加工表面應平滑、無任何劃痕,并能用氯丁橡膠“O"形圈密封試樣。
透氣室的兩個部分應配有合適的密封件,當氣體進人或排出時,無泄。b)c) 透氣室上應配有溫度控制裝置。
d)試驗儀器上可裝配多個透氣室,這樣每次可以測試多個試樣,7.2.2 催化裝置催化裝置由一-個金屬管構成,并配有適當接口。金屬管中裝有38~5g含0.5%鉑或鈀的氧化鋁固載催化劑,用以產生純正的無氧的氮?dú)廨d氣。
7.2.3 流量計
量程為5mL/min~100mL/min,用來測量怎氣載氣的流速。
7.2.4 流速調節閥門用來調節氧氣和氮?dú)獾牧魉佟?/span>
7.2.5 庫倉計
庫侖計對氧氣敏感,其運行特性恒定,用來檢測透過的氧氣量，
7.2.6 負戴電阻器
由庫侖計檢測器產生的電流通過一個負藏電阻器,并由負載電阻器測量輸出的電壓。
7.2.7 電壓記錄儀
用一臺多量程記錄儀來記錄負載電阻器上產生的電壓,該記錄儀應能夠記錄滿量程電壓為50mV。zuidi至0.100mV,具有至小為10μV的分度值。其阻抗至小應為5000。
7.3 試劑和材料7.3.1 氮?dú)廨d氣
由氮?dú)夂蜌錃饣旌衔锝M成,其中氧氣的體積百分比含量為0.5%~3.0%。載氣應干燥,氧氣的體積百分比含量不得高于 0.01%。
7.3.2 氧氣試驗氣體
試驗步驟
8.1 打開透氣室,沿透氣室下半部分的凸邊上涂一薄層密封油脂。從干燥器中取出樣品,裁成合適尺寸的試樣。將試樣小心地放到油脂上,避免使試樣皺折,蓋上透氣室蓋,緊固密封好。
8.2 打開透氣室的氨氣載氣開關,打開氮?dú)廨d氣閥門,以50 mL/min~60 mL/min 的流速將透氣室的上下兩部分中的空氣吹凈,3min~4min后,將流速降低至5ml./min~15 mL/min,維持此流速30 min.
8.3 向系統通了30 min的氙氣后,將閥門打到庫侖計位置上,通過透氣室兩側的氣進人庫侖計中。當記錄儀上得到一個穩定的低數值電壓時,此時的電壓值即為零電壓E。
8.4 E確定后,關掉開關,使氣不能進人透氣室的試驗氣體一側(氧氣側),將試驗氣體(氧氣)導入透氣室的氧氣側。
8.5 庫侖計上輸出的電壓值應逐漸增加,最終達到一個恒定值,此值即為測試電壓值,以E。表示。
8.6記錄透氣室兩側的溫度。
8.7每個樣品至少測試3個試樣。
