GB/T 22901-2008 紙和紙板透氣度的測定(中等范圍) 通用方法

2024-04-08 09:32

已查看68次

1范圍

本標準規定了測定紙和紙板透氣度(中等范圍)所使用儀器的基本技術要求和一般操作方法。本標準適用于透氣度在1×10-3 um/(Pa· s)~1×103pm/(Pa· s)范圍內的紙和紙板。

本標準不適用于表面粗糙的紙和紙板,如皺紋紙和瓦楞紙,因這類紙不易牢固夾緊﹐容易導致泄漏。規范性引用文件

下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件,其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準,然而,鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件,其最新版本適用于本標準。

GB/T 450紙和紙板﹑試樣的采取及試樣縱橫向、正反面的測定(GB/T 450—2008,ISO 186;2002,MOD)GB/T 10739﹑紙﹑紙板和紙漿試樣處理和試驗的標準大氣條件(GB/T 10739—2002,eqv ISo 187,1990)

3術語和定義

下列術語和定義適用本標準。

3.1透氣度air permeance

在單位壓差下﹐在單位時間內通過單位面積試樣的平均空氣流量,以微米每帕斯卡秒來表示[1 mL/(m. Pa · s)=1 um/(Pa· s》]。

4原理

把試樣夾在一個圓形密封膠墊和一個已知直徑的環形平面之間v試樣測試區的一面所受的空氣壓力為大氣壓,試樣兩面的壓差在測試期間一直很小,但卻相當穩定。測定在規定的時間內透過測試區的空氣流量。

注:在使用葛爾菜試驗儀時,測試過程施加的壓力將隨著圓筒的浮力作用而變化,但這種變化是可再現的。

5儀器

5.1除符合透氣度其他相關國家標準相應部分詳細要求外,使用的儀器還應符合下列要求:

a)測定體積的精確度為所測定值的士2%,測定時間的精確度為測定值的士1%;

b)測定空氣流量的精確度為該測定值的士5%。

5.2試樣的顯示數值需在0.7 kPa~3.0 kPa之間,試樣兩面最初的壓差應為士2%,且測量過程中其誤差應不超過5%。

5.3試樣的測試區不得小于6 cm',建議采用10 cm’的測試區。測試區面積大小的誤差應控制在士2%范圍內。

5.4在使用水作為置換介質時,穿透試樣的氣流方向應使其事先不曾與水接觸。建議檢查儀器的密封性,可用一片硬的不透氣材料,比如一片金屬箔夾在測試儀器上代替試樣,任何泄漏都應小于該儀器所能測出的最小透氣度的2.5%。

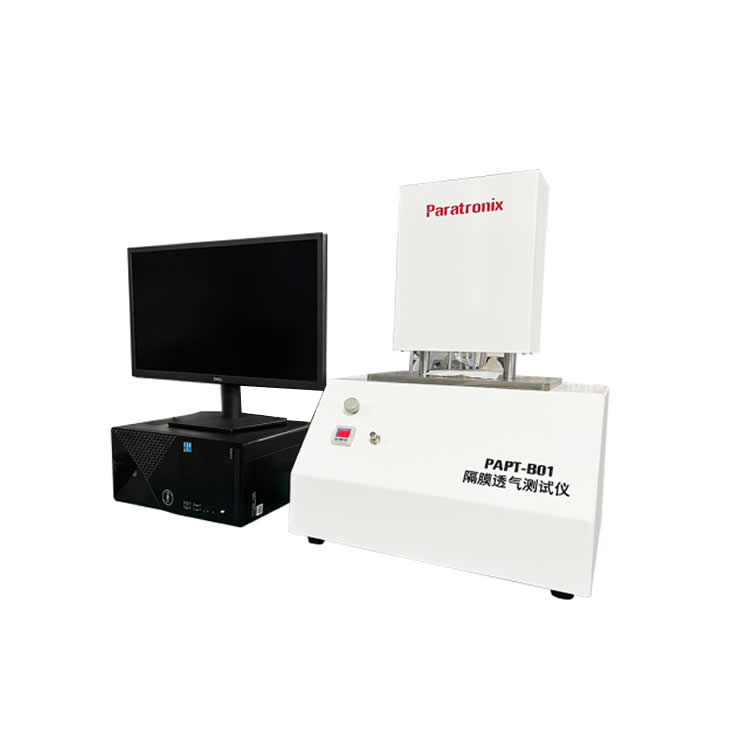

PAPT-B01隔膜透氣測試儀


6取樣

取樣按GB/T 450規定進行。

7溫濕處理

溫濕處理按GB/T 10739規定進行。8試樣的制備

從經過溫濕處理過的樣品上切取10片試樣,分別標明試樣的正反面。試樣的最小面積應符合5.3所規定的測試區面積。測試區應避免折痕、折子,針眼及其他影響檢測結果的外觀紙病。在制備或測試過程中應盡量避免用手接觸試樣的測試區。

9試驗步驟

9.1試樣應在GB/T 10739規定的大氣條件下進行。

9.2按透氣度國家標準的各相應部分所規定的方法測定各個試樣的透氣度。具體步驟要根據所使用的儀器而定。但在任何情況下,都應做到;

a準確校對施加于試樣上的壓差;

b)確保在測試前和測試過程中控制氣流的裝置穩定工作;c)避免可能影響氣體排出的震動;

確保均勻而沒有變形地夾住試樣;e）確保在測試時儀器保持水平狀態;

D取一半試樣測試正面,另一半試樣測試反面。
