GB/T 9639-1988塑料薄膜和薄片抗沖擊性能試驗(yàn)方法自由落鏢法

2024-01-30 09:42

已查看57次

本標(biāo)準(zhǔn)規(guī)定了在給定高度的自由落鐔沖擊下，測定50%塑料薄膜和幕片試樣破損時(shí)的能量。以沖擊破損質(zhì)量表示。

本標(biāo)準(zhǔn)適用于塑料薄膜和厚度小于Imm的薄片。

3、術(shù)語、符號

3.1沖擊破損質(zhì)量

在規(guī)定的試驗(yàn)條件下，有50%試樣破損時(shí)的落體質(zhì)量，以M表示。

3.2落體質(zhì)量

落傈、砝碼和鎖緊環(huán)的質(zhì)量之和。

4試驗(yàn)方法概要

本標(biāo)準(zhǔn)包括二種試驗(yàn)方法: A法及B法。A法適用于沖擊破損質(zhì)量為S0g~ 200g的材料:法適用于沖擊破損質(zhì)量為300g~ 2000g的材料.

5設(shè)備

設(shè)備基本構(gòu)造如圖1所示.

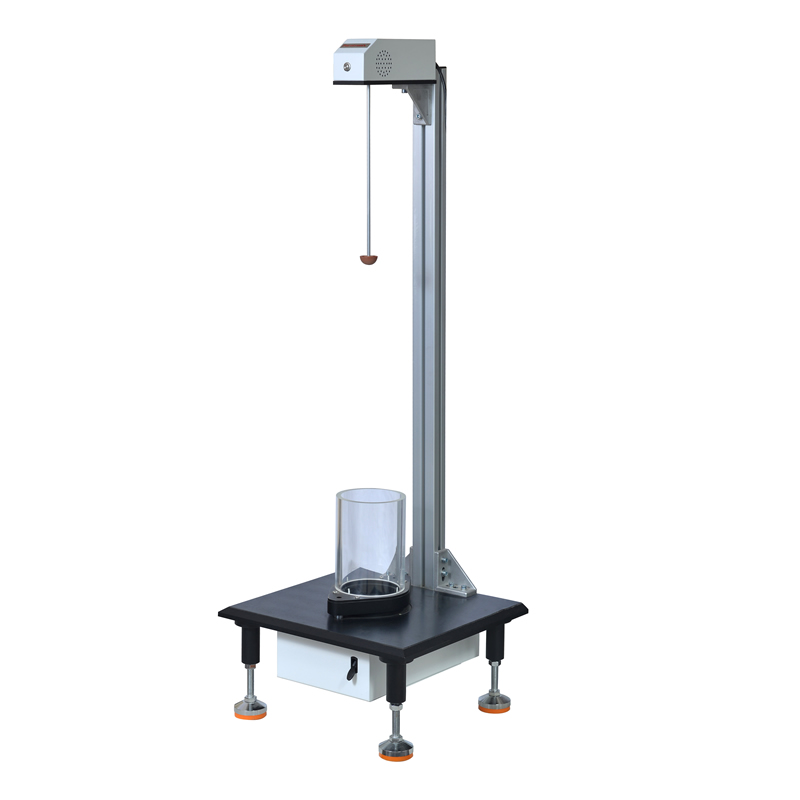

檢測儀器：FB-30J落鏢沖擊試驗(yàn)儀


5.1試樣夾具

采用內(nèi)徑125土2mm的二個(gè)環(huán)形夾具。下夾具固定在水平面上，上夾具(動夾具)與下夾具須保持平行.夾具工作壓力不小于300KPa.

5.1.1環(huán)形夾具與試樣接觸表面須附有橡膠墊圈. 本設(shè)備推薦采用厚度3士lmm、肖氏硬度A為50~ 60、內(nèi)徑125土2mm.外徑150士3mm的橡膠墊圈。

5.2電磁鐵

須能吸住或放開質(zhì)量為2000g的落體。

5.3定位裝t

須能將落鐔置于下落高度0.66+001m ( A法)或150土001m (B法)處。該高度指落僳沖擊面到試樣表面的垂直距離.

5.4緩沖和防護(hù)裝置

貞能保護(hù)操作人員的安全及防止損壞落鏢沖擊表面.

檢測儀器：

試驗(yàn)開始時(shí)，首先選擇試驗(yàn)方法，估計(jì)一個(gè)初始質(zhì)量和Δm值，進(jìn)行試驗(yàn)，如果第一個(gè)試樣破損，用砝碼Δm減少落體質(zhì)量；如果第一個(gè)試樣不破，須用砝碼Δm增加落體質(zhì)量依此進(jìn)行試驗(yàn)?？傊庙来a減少或增加落體質(zhì)量，取決于前一個(gè)試樣是否破損。20個(gè)試樣試驗(yàn)后，計(jì)算破損總數(shù)N，如果N等于10，試驗(yàn)完成；如果N小于10，補(bǔ)充試樣后，繼續(xù)試驗(yàn)直到N等于10；如果N大于10，補(bǔ)充試樣后，繼續(xù)試驗(yàn)直到不破損的總數(shù)等于10為止，最后計(jì)算沖擊結(jié)果。

根據(jù)材料的特性選擇試驗(yàn)方法。

7.1將試樣緊置于環(huán)形夾具之間。

7.2將砝碼加置落面柄上，并裝上鎖緊環(huán).使落體質(zhì)接近于預(yù)計(jì)的沖擊破損質(zhì)t.

7.3 選擇的砝碼OM座與試樣的沖擊強(qiáng)度相適應(yīng)。通?！鱉值約等于5% ~15%沖擊破損質(zhì)M.砝碼須選擇3~6個(gè).

7.4使電磁鐵通電，將落的圖柄垂直插人磁性連接器里，并調(diào)準(zhǔn)落體下落高度。使電磁鐵斷電，落鏢即自由下落。如果落舞由試樣表面彈開，應(yīng)提住它。

7.5 檢查試樣任何滑動的盜象。如果有滑動，該試驗(yàn)結(jié)果應(yīng)會棄。

列舉二種檢查滑動的方法:

a.在落鏢下落前，沿上夾具內(nèi)壁,在試樣表面用圓珠筆面一個(gè)國重，但對試樣只施加圓珠筆本身的壓力。待落傈下落后，婚上夾具內(nèi)壁，在試樣表面用另一顏色的筆百一周面，如果在四周的任一位置出現(xiàn)雙線，則表明存在滑動:

b.對于采用橡膠墊圈貼細(xì)砂布或砂紙的方式夾緊試樣，只露檢查沖擊后試樣夾緊部位的劃痕。如果有，則表明存在滑動。

7.6 在試樣背面照明的條件下，檢查試樣是否破損(即穿透)。并將結(jié)果記錄在格紙上.其中，O表示不破損、X表示破損。

7.7如果第一個(gè)試樣破損，用砝碼△M減少幕體質(zhì)量。如果第一個(gè)試樣不破，須用砝碼OM增加落體質(zhì)量。依此繼續(xù)進(jìn)行試驗(yàn)?？傊庙来a減少或增加落體質(zhì)量，取決于前一個(gè)試祥是否破損。

7.8 20個(gè)試樣試驗(yàn)后，計(jì)算破損的總數(shù)N。如果N等于10, 試驗(yàn)完成。如果N不等于10試驗(yàn)應(yīng)按如下進(jìn)行。
