紅外檢測器測定水蒸氣透過率的試驗方法

2024-01-04 09:41

已查看95次

1范圍

本標準規定了采用紅外檢測器測定水蒸氣透過率的試驗方法。

本標準適用于塑料薄膜含塑料的多層復合膜.片材等材料的水蒸氣透過率的測定。

2規范性引用文件

下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件,其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準.然而,鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件,其最新版本適用于本標準。

GB/T 6672塑料薄膜和薄片厚度測定機械測量法(GB/T 6672 - 2001 ,idt ISO 4593 :1993)

3術語和定義下列術語和定義適用于本標準。

3.1水蒸氣透過率water vapour transmission rate

在規定的試驗條件下,試驗達到平衡時單位時間內透過單位面積樣品的水蒸氣量。

注:本標準中水蒸氣透過率定義與GB/T 1037-1988中的水蒸氣透過量定義的含義是一致的,水蒸氣透過率(量)的單位為克每平方米24小時[g/(m'●24 b)].

3.2試驗用參考膜reference test specimen

在特定試驗條件下,水蒸氣透過率為已知或由稱重杯式法測試得到水蒸氣透過率的膜片.

4原理

當樣品置于測試腔時,樣品將測試腔隔為兩腔。樣品一邊為低濕腔,另一邊為高濕腔,里面充滿水蒸氣且溫度已知。由于存在- -定的濕度差,水蒸氣從高濕腔通過樣品滲透到低濕腔,由載氣傳送到紅外檢測器產生一定量的電信號,當試驗達到穩定狀態后,通過輸出的電信號計算出樣品水蒸氣透過率。

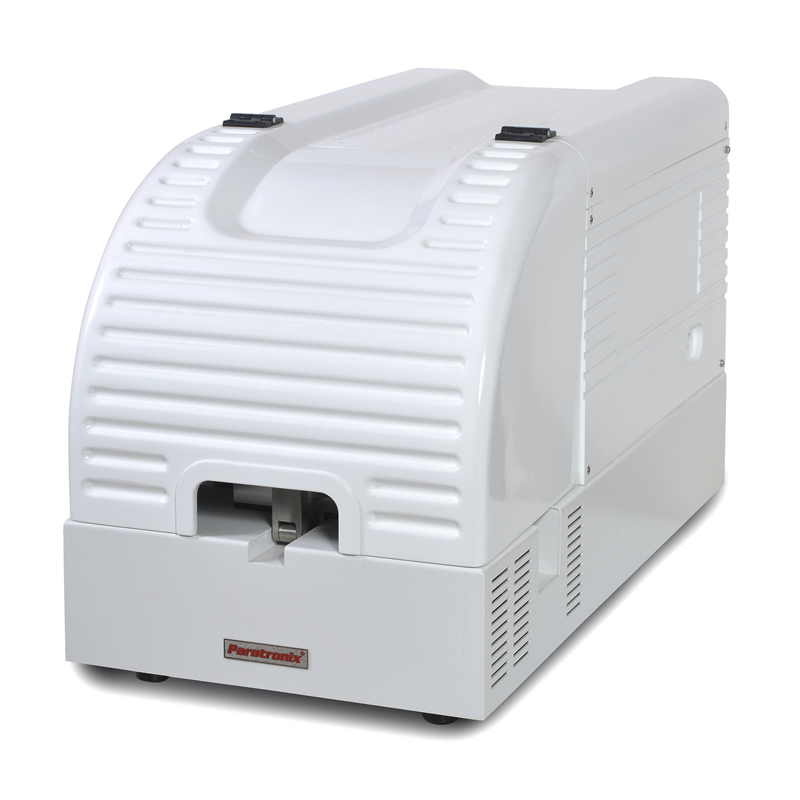

5.檢測儀器推薦：WVTR-E3水蒸氣透過率測試儀（紅外法）


6.步驟

6.1 按6.2~6.5的步驟測定參考膜的水蒸氣透過率值,進行儀器校正。

參考膜的水蒸氣透過率值需每年校正1次~2次,實驗室或檢測機構應有效維護和使用參考膜。

6.2 通干燥載氣,測定儀器的零點漂移值。

6.3將高濕腔的濕度調節到指ding值.

6.4將參考膜或樣品平鋪.密閉于測試腔內,注意不要使樣品起皺或松弛。

6.5 通干燥載氣,調節載氣流量到規定值,載氣流量應保持穩定,流量示值偏差應在5%以內,開始測定,直至試驗穩定時輸出的電壓值或儀器顯示的水燕氣透過率值變化在5%以內。如果輸出值變化未在5%以內,應在報告里加以說明。
