自拍 国 一区 精品_欧美日产国产精选99_18禁无码永久免费网站大全_啊灬啊灬高潮来了视频在线_美剧高清电影_亚洲香港经典三级_中文字幕制服专区_久久精品无码电影院_一级欧美妇妞_亚洲天堂视频一区不卡

牙本質(zhì)片液壓通透裝置-牙小管封堵試驗

2024-10-11 10:45
已查看169次

牙本質(zhì)小管貫穿牙本質(zhì)全層，小管內(nèi)為成牙本質(zhì)細(xì)胞突起和組織液。牙本質(zhì)小管自牙髓表面向牙釉質(zhì)牙本質(zhì)界呈放射狀排列,在牙尖部及根尖部小管較直,而在頸部則彎曲星“~"形。

測試原理:

測量牙本質(zhì)片經(jīng)受試材料處理前后的通透值,得到經(jīng)受試材料處理后的牙本質(zhì)片相對通透值,從而評價該材料對牙本質(zhì)小管的封堵效果。

檢測儀器：

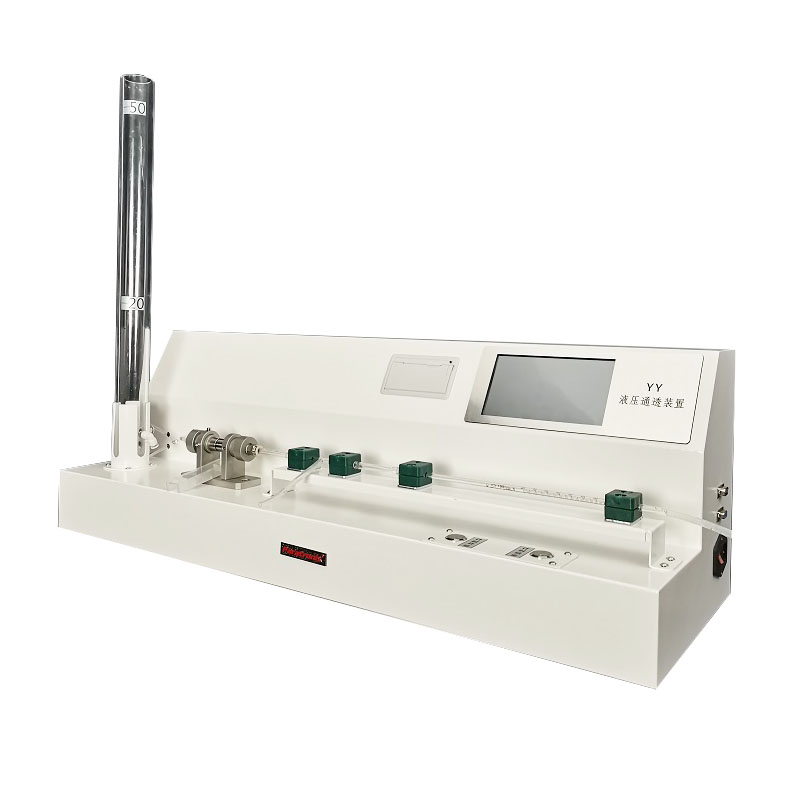

YY-01牙本質(zhì)片液壓通透裝置


牙本質(zhì)片的制作：

選擇新鮮拔除的無齲磨牙(如可能,最好使用16歲~40歲人的第三磨牙),用手持器械清除牙垢和附著的軟組織,在70%乙醇中浸泡至少15min或在0.5%氣胺T溶液中放置最多1周,之后貯存于滅萌去離子水中,在4℃下放置不超過1個月。用低速切割機(jī)(4.3.1)在水冷卻下以與牙長軸垂直的角度,在牙冠最寬處,于咬合面釉質(zhì)以下,牙髓腔的咬合面邊界以上,切取厚度為(0.5±0.05)mm的牙本質(zhì)片。牙本質(zhì)片的試驗區(qū)城內(nèi)應(yīng)完整無損，共需5片。

注:若為確保牙本質(zhì)片通透性的一致,則獲取牙本質(zhì)片的位置可盡量一致,因此每顆人牙通常只能獲取一片牙本質(zhì)片。

從3歲~7歲屠宰的牛的中間四顆下切牙中選擇完整無過度損的切牙。牙齒拔出后,用手持器械清除牙垢和附著的軟組織,在0.5%氨胺T溶液中放置最多1周,之后貯存于滅菌去離子水中,在4℃下放置不超過1個月。用低速切割機(jī)(4.3.1)在水冷卻下沿牙齒的長軸,盡可能地貼近牙髓腔切取厚度為(0.5±0.05)mm的牙本質(zhì)片。使用靠近牙頸部的牙本質(zhì)片進(jìn)行試驗。牙本質(zhì)片的試驗區(qū)域內(nèi)應(yīng)完整無損,共需5片。

試驗步驟

1.牙本質(zhì)片的處理

所有牙本質(zhì)片用35%(質(zhì)量分?jǐn)?shù))磷酸溶液雙面酸蝕30s去除玷污層,用去離子水沖洗干凈,再置于去離子水中超聲清洗5min。注:若產(chǎn)品使用說明書對牙齒酸蝕有特殊規(guī)定,按產(chǎn)品說明書規(guī)定進(jìn)行。

2 基線通透值的測定

把牙本質(zhì)片安裝于液壓通透裝置中,使用方法見附錄A,在20cm水柱壓力下,用去離子水作為通透液體測量牙本質(zhì)片的通透值,該值為使用受試材料處理牙本質(zhì)片前的通透性數(shù)值,設(shè)定為牙本質(zhì)片的基線通透值,同一牙本質(zhì)片測量三次,每次測量需重新安裝牙本質(zhì)試片,取平均值記為Lp。。每次測量應(yīng)在 20min內(nèi)完成。測量后從裝置中取下牙本質(zhì)片并立即進(jìn)行操作。

受試材料的使用

依據(jù)產(chǎn)品使用說明書,模擬實際使用時的操作,用受試材料處理已測定基線通透值的牙本質(zhì)片的遠(yuǎn)髓面。處理后的牙本質(zhì)片立即進(jìn)行操作。

受試材料使用后通透值的測定

測景經(jīng)受試材料處理后的牙本質(zhì)片(43)的通透值,把牙本質(zhì)片安裝于液壓通透裝置(2)中，在20cm水柱壓力下,用去離子水作為通透液體測量牙本質(zhì)片的通透值,該值為使用受試材料處理牙本質(zhì)片后的通透值LP;。同一牙本質(zhì)片測量一次,每次測量應(yīng)在20min內(nèi)完成。


聯(lián)系我們

售前咨詢電話

18615268674
