1范圍

本文件規(guī)定了液體食品包裝用塑料復(fù)合膜、袋的分類、要求、試驗(yàn)方法、檢驗(yàn)規(guī)則、標(biāo)志、包裝、

運(yùn)輸和貯存。

本文件適用于由塑料與塑料、塑料與紙和/或鋁箔(或其他阻隔材料)制成的復(fù)合膜、袋。.

2規(guī)范性引用文件

下列文件中的條款通過本文件的引用而成為本文件的條款。凡是注日期的引用文件,其隨后所有的.

修改單(不包括勘誤的內(nèi)容)或修訂版均不適用于本文件，然而，鼓勵(lì)根據(jù)本文件達(dá)成協(xié)議的各方研究

是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本文件。

GB/T 191包裝儲(chǔ)運(yùn)圖示標(biāo)志

GB/T 1037 塑料薄膜與薄片水蒸氣透過性能測(cè)定杯式增重與減重法

GB/T 1038. 1塑料薄膜和薄片氣體透過性試驗(yàn)方法壓差法

GB/T 1040.3 塑料拉伸性能的測(cè)定第3部分:薄塑和薄片的試驗(yàn)條件

GB/T 2828. 1計(jì)數(shù)抽樣檢驗(yàn)程序第1部分:接收質(zhì)量限(AQL) 檢索的逐批檢驗(yàn)抽樣計(jì)劃

GB/T 6673塑料薄膜的薄片長(zhǎng)度和寬度的測(cè)定

GB/T8808軟質(zhì)復(fù)合塑料材料剝離試驗(yàn)方法

GB/T 10004包裝用塑料復(fù)合膜、袋干法復(fù)合、擠出復(fù)合

GB 14934食品安全國家標(biāo)準(zhǔn)消毒餐(飲)具

GB/T 19789 包裝材料塑料薄膜和薄片氧氣透過性試驗(yàn)庫侖計(jì)檢測(cè)法

GB 29921食品安全國家標(biāo)準(zhǔn)預(yù)包裝食品中致病菌限量

QB/T 2358 塑料薄膜包裝袋熱合強(qiáng)度試驗(yàn)方法

6. 4機(jī)械性能和物理性能

6.4.1 拉斷力、拉伸強(qiáng)度

檢測(cè)儀器：拉力試驗(yàn)機(jī)

按GB/T 1040. 3的規(guī)定進(jìn)行。采用長(zhǎng)條試樣,長(zhǎng)度為≥150mm,寬度為15mm,夾具間的初始距離為(100土1) mm， 試樣拉伸速度(空載)為(100士 10) mm/min。

6.4.2封合強(qiáng)度

檢測(cè)儀器：熱合強(qiáng)度測(cè)試儀

尺寸應(yīng)是長(zhǎng)度為100mm土1mm、寬度為15mm士0. 1mm的長(zhǎng)方形;如不能取到展開長(zhǎng)度為100mm土1mm的試樣時(shí)，允許用粘接帶從兩端粘接同樣材料，達(dá)到試樣規(guī)定尺寸。

6.4.2.2試驗(yàn)用封合包裝袋數(shù)量， 應(yīng)由供貨方按規(guī)定提供。

6.4.2.3其它 按QB/T 2358的規(guī)定進(jìn)行。

6.4.3內(nèi)層 塑料膜剝離強(qiáng)度

檢測(cè)儀器：剝離強(qiáng)度測(cè)試儀

按GB/T 8808-1988 進(jìn)行。

6.4.4 復(fù)合塑料膜與紙粘結(jié)度

檢測(cè)儀器：電子拉力試驗(yàn)機(jī)

僅適用于ZS膜、袋和ZLS膜、袋。

6.4.4.1試驗(yàn) 步驟

a)從試樣上截取長(zhǎng)度為1m、寬度為幅寬的二次試樣，將其放置在平面上，內(nèi)層PE面向上放置。

b)從二次試樣的一角開始，用刀在紙與復(fù)合PE層之間剝離開，慢慢撕下-條，寬度為30mm一 50mm，穿過整個(gè)幅寬。視覺檢查暴露的復(fù)合層表面，判斷塑料表面上粘有紙纖維的面積百分率。從對(duì)角反向重復(fù)此試驗(yàn)步驟。

c)繼續(xù)用刀將試樣整幅分成寬度為80mm的條若干，手工慢慢將其從機(jī)器方向及反方向剝離開，視覺檢查其暴露的復(fù)合層表面，判斷塑料表面上粘有紙纖維的面積百分率，以較差的結(jié)果為準(zhǔn)。

6.4.5氧氣透過量

檢測(cè)儀器：氧氣透過率測(cè)試儀

按GB/T 19789或GB/T 1038. 1的規(guī)定進(jìn)行。試驗(yàn)時(shí)食品接觸面應(yīng)朝向氧氣低壓側(cè)，以GB/T 19789作為仲裁方法。

6.4.6水汽透過量

檢測(cè)儀器：水蒸氣透過率測(cè)試儀

按GB/T 1037 或GB/T 26253 的規(guī)定進(jìn)行。試驗(yàn)條件為溫度(38士0.5) C，相對(duì)濕度(90士2) %，

試驗(yàn)時(shí)將熱封面朝向濕度低的一-側(cè)。具體檢測(cè)方法由供需雙方共同商定。

GB/T 26253為仲裁方法。

6.6 耐壓性能

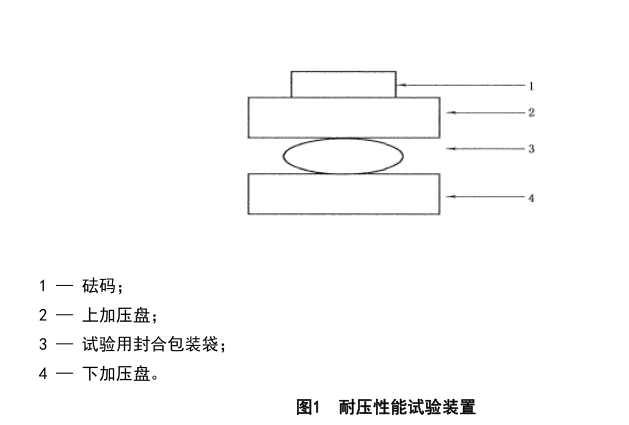

6.6.1圖1所示為耐壓性能試驗(yàn)裝置。

檢測(cè)儀器：包裝耐壓性能測(cè)試儀

6.6. 2試驗(yàn)用封合包裝袋數(shù)量大于等于5個(gè)。

6.6.3耐壓時(shí)間大于等于1min,試驗(yàn)用封合包裝袋不應(yīng)滲漏和破裂。

6.7 跌落性能

檢測(cè)儀器：跌落試驗(yàn)儀

6.7.1試驗(yàn)面應(yīng)為堅(jiān)硬、光滑的水平面(如:壓光水泥地面或水磨石地面等),不應(yīng)有尖銳物體。

6.7. 2試驗(yàn)用封合包裝袋數(shù)量大于等于5個(gè)。

6.7.3試驗(yàn)用封合包裝袋不應(yīng)滲漏和破裂。

6.8 耐熱性

SS膜、袋/ZS膜、袋/LS膜、袋的耐溫性按GB/T 10004的規(guī)定進(jìn)行。

???

YY/T 0872輸尿管支

YY/T 0872-2013輸尿管支架動(dòng)態(tài)摩擦力

2024-09-20 09:42:26

查看更多 >

?

GB/T 19741液體食品

1范圍 本文件規(guī)定了液體食品包裝

2024-09-19 09:48:38

查看更多 >

?

YBB00172002藥品包裝

藥品包裝用復(fù)合膜和袋裝用的材料

2024-09-18 09:41:12

查看更多 >

?

YY/T 0872-2013輸尿管

輸尿管支架，是一種用于治療輸尿

2024-09-14 10:14:36

查看更多 >

?

塑料薄膜拉伸強(qiáng)

塑料薄膜作為一種廣泛應(yīng)用的包裝

2024-09-13 10:00:53

查看更多 >

?

GB∕T 232-2024 金屬

本文件描述了測(cè)定金屬材料承受彎

2024-09-12 09:28:09

查看更多 >

?
