2024-09-03 10:04
已查看76次
膠粘帶的種類繁多，每種膠帶都有其特定的用途和優(yōu)勢，從日常生活的小物件清理到工業(yè)生產(chǎn)的大型包裝，再到電子電器的精密保護，膠粘帶都發(fā)揮的作用。本篇文章山東普創(chuàng)工業(yè)科技有限公司根據(jù)GB T 4851—2014的標準為您提供膠黏帶持粘性的測試方法A法-膠粘帶與垂直標準鋼板的持粘性試驗方法。
檢測儀器：

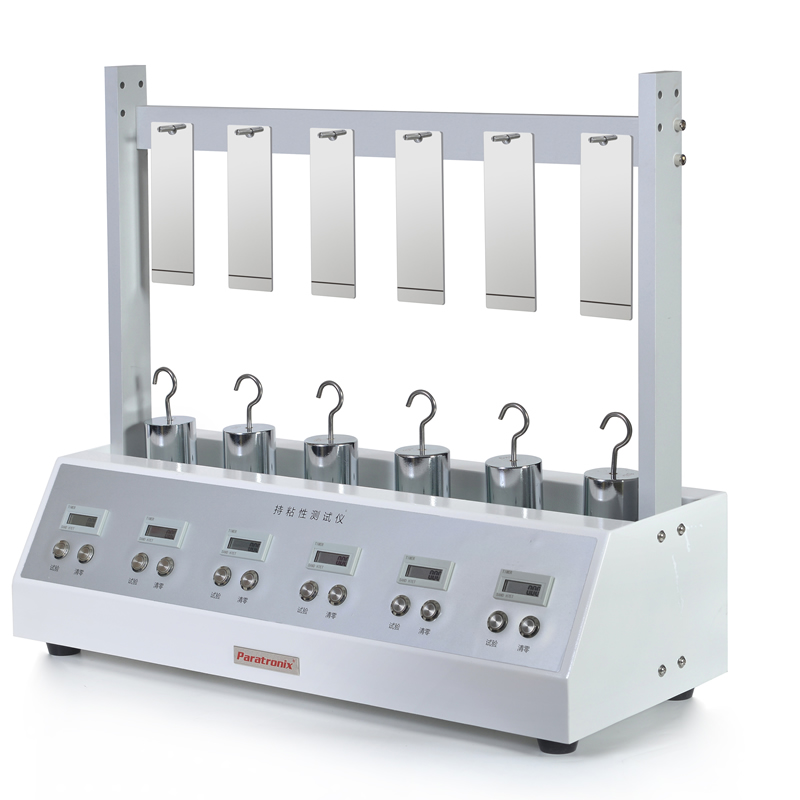

CZY-03持粘測試儀
測試原理：
木標準中的方法A是在恒定荷載以及溫度為(23士1)℃,相對濕度為(50士5)%條件下,通過膠粘帶的失效時間來測量膠粘帶對標準鋼板的持粘性。對標準鋼板的持粘性;將一條膠粘帶在受控滾壓速率下粘貼到一塊標準鋼板上。該鋼板垂直安裝，在膠粘帶的自由端懸掛一個標準質(zhì)量的砝碼,測定粘合失效的時間。注:此方法用于在恒定荷載條件下,失效時間在4h以內(nèi)的持粘性測定。
試樣裁刀：
試樣裁刀將兩個單刃刀片固定在平行的平面內(nèi),兩個刀片分開,保持一-個精確的距離,形成一個具有準確試樣寬度的切刀;適合的兩個切刀保證切割寬度為12 mm和24 mm,或者使用不會使邊緣產(chǎn)生損害的合適的其他刀具。刀片之間距離的精確度為標稱寬度士0.1 mm.
不銹鋼板：
不銹鋼板非常平整,至少長 125 mm,寬50 mm,厚 1.1 mm,不銹鋼(以下簡稱鋼板)種類符合GB/T 3280一2007規(guī)定的o6Cr19Ni10材質(zhì),退火拋光,鋼板表面光亮,表面粗糙度(GB/T 2523-2008)為(50士25)nm.
不使用有污點、變色或劃痕較多的鋼板。在使用之前,按照5.5.2中的說明,將新鋼板清潔。在使用中,保護鋼板試驗表面不被劃傷和污染,并按5.4.1中描述的條件保存。
機動或手動壓棍
1圓柱體的鋼質(zhì)壓轆(簡稱壓輻)的直徑為(85士2.5)mm,寬(45士1.5)mm,表面包覆有約6 mm厚的橡膠,硬度為(80士5)邵氏A。表面圓整,無凸凹偏差。壓能的質(zhì)量為(2 000士100)g.
2在使用過程中,任何儀器部分都不應(yīng)增加壓內(nèi)的重量。壓輻以(10士0.5)mn/s 的速率通過機動或手動方式滾動。
試驗架：
試驗架將樣件固定在與垂直方向呈0°~2的范圍內(nèi),以便在有質(zhì)量作用在膠粘帶上時,不會有剝離力旒加在膠精帶上。
夾具：
夾具將使砝碼固定在試樣上,使荷載均勾分布在膠粘帶試樣寬度范圍內(nèi)。
試驗砝碼
1.試驗砝碼質(zhì)量為(1 000士5)gs或采用其他質(zhì)量的砝碼。
2.中夾具的質(zhì)量包含在總砝碼質(zhì)量中.
樣品和試樣：
1.狀態(tài)調(diào)節(jié)。將膠粘帶樣卷置于溫度為(23士1)℃,相對濕度為(50±5)%的狀態(tài)條件恒溫停放24 h.
如果無法維持這些公差,則使用可能公差,并在報告中注明。
2.該試驗需要三個試樣,每個試樣的寬度為(12±0.5)mm,長約 150 mm。若使用寬(24士0.5)mm或其他寬度的試樣,在結(jié)果中說明。
3.制樣前,先除去樣卷最外的3一6層膠粘帶。
4.每次試驗,制取3個試樣。以500 mm/s ~750 mm/s的速率從自由轉(zhuǎn)動的膠粘帶樣品卷上解卷試樣。若膠粘帶的解卷力大,無法以規(guī)定速率解卷膠粘帶試樣時,以接近500 mm/s的速率解卷取樣。
5.當膠粘帶寬度超過瀏試規(guī)定的寬度時,采用1中所述的試樣裁刀,從符合4中規(guī)定的膠粘帶卷的中心位置,裁取規(guī)定寬度的試樣。
6.在解卷后的5tmin內(nèi)將試樣粘貼在試驗板上。
試驗步驟：
1.標準試驗條件
標準試驗條件和樣品和試樣調(diào)節(jié)的條件相間。
2.試驗板的制備
用試劑擦拭試驗板表面,并用新的吸收性清潔材料擦千。用同種溶劑重復(fù)清洗3次。
最后或內(nèi)酮擦拭,并將鋼板干燥至少10 min.10 h內(nèi)未使用的試驗板重新清洗。為了獲得一致結(jié)果,在使用新試驗板前,使用最后的清洗溶劑擦拭10次.
注。丟棄有污點.變色或多處有劃痕的試齡板。避免用手指接觸試業(yè)板表面。貯在過程,避免鋼板受破壞或污染。
持粘性：
試樣制備：
將試樣置于試驗鋼板一-端的中心位置,在不施加壓力的情況下,以壓輻自身的質(zhì)量將膠粘帶試樣均勻地滾壓粘貼在一個(12士0.5)mm X(12士0.5)mm的面積范圍內(nèi),試樣自由區(qū)域內(nèi)裸露的膠粘劑部分可以遮蔽起來。
在滾壓貼合過程中,為了防止試驗板的端部試樣損壞,將另一塊相同的試驗板或稍薄一點的試驗板置于試樣自由端下方,與試驗板末端對齊。將試樣從粘貼試驗區(qū)域沿長度方向來回滾壓一次。
至少制備3個試樣。單獨準備每個試樣,然后在l min內(nèi)開始測試。對于包裝用膠粘帶以外的其他膠粘帶,可以采用其他故置時間,在報告中注明。
注，延長操作時間,熱會傳遞到不銹鋼試驗鋼板上。因此將膠粘帶粘貼到試驗鋼板上后,恰測人員盡快操作。
持粘性試驗：
在粘貼試樣后,l min內(nèi)完成以下動作。
將夾具夾在試樣的自由端,確保夾具夾住試樣的整個寬度,并使荷載均勻分布。將整個試驗樣件放在試驗架上,使試樣的自由端垂直,確保沒有剝離力作用在試樣上。
將砝碼輕輕施加到夾具上,以免對試樣產(chǎn)生剪切沖擊力。記錄試樣從試驗板上分離所用時間。
試驗結(jié)果：
將每個試樣結(jié)果轉(zhuǎn)化成它的常用對數(shù)或自然對數(shù)。獲得所有對數(shù)的算術(shù)平均值,然后求合適的逆對數(shù)得到時間。
查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?
全國免費客服電話 : 18615268674
固定電話 : 0531-58531949
郵箱 : info@paratronix.cn
地址 : 濟南市天橋區(qū)藍翔路15號
聯(lián)系我們
