2024-08-21 10:04
已查看135次
1范圍
本標準規(guī)定了液體食品無菌包裝用復合袋的結(jié)構(gòu)與分類、技術(shù)要求、試驗方法、檢驗規(guī)則、標志、包裝運輸和貯存。
本標準適用于由塑料與塑料或塑料與鋁箔、金屬蒸鍍膜等材料制成的,并配有灌裝口等密封件,經(jīng)過滅菌供液體食品無菌包裝用的復合袋(以下簡稱復合袋)。
本標準不適用于紙基復合袋。
6試驗方法
6.1試驗的標準環(huán)境和試樣狀態(tài)調(diào)節(jié)
試驗環(huán)境溫度為(23士2)C,相對濕度為(50士10)%;試樣的狀態(tài)調(diào)節(jié)時間為24h。
6.2外觀質(zhì)量 .
在自然光下用目視檢驗。
6.3 尺寸偏差
袋長偏差按GB/T 6673的規(guī)定進行;袋厚偏差按GB/T 6672的規(guī)定進行。袋體、灌裝口熱合寬度
及灌裝口的位置偏差用刻度為1mm的直尺或卷尺進行測量，每次測量從兩端及中部各取一個數(shù)據(jù),計.
算3個數(shù)據(jù)的平均值,精確到小數(shù)-一位。

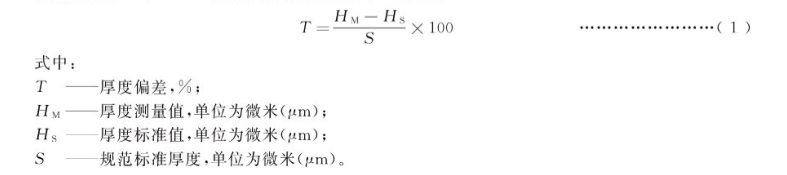

厚度偏差按GB/T 6672的規(guī)定進行,并應按式(1)計算:
6.4 物理機械性能.
6.4.1氧氣透過率
檢測設備：氧氣透過率測試儀
鋁箔袋外膜按GB/T19789的規(guī)定從外向內(nèi)檢測;聚酰胺袋、聚乙烯外膜按GB/T1038的規(guī)定從
外向內(nèi)檢測;鍍鋁聚酯袋外膜的檢測按GB/T 19789 或GB/T 1038 的規(guī)定均可;仲裁時應按
GB/T 19789的規(guī)定檢測。
6.4.2水蒸氣透過率
檢測設備：水蒸氣透過率測試儀
按GB/T 26253或GB/T 1037的規(guī)定從外向內(nèi)檢測。檢測條件溫度為(38士0.5)°C ,相對濕度為(90士2)% ,仲裁時應按GB/T 26253的規(guī)定檢測。
6.4.3透光率.
按GB/T 2410中規(guī)定檢測。
6.4.4拉伸強度和斷裂標稱應變，
檢測設備：電子拉力試驗機
按GB/T 1040.1和GB/T 1040.3 的規(guī)定檢測。采用長度為150 mm,寬度為15 mm,標距為
(100士1)mm的條形式樣。試樣拉伸速度(空載)為(200士20) mm/ min。
6.4.5剝離力
檢測設備：剝離試驗機
按GB/T8808-1988中A法的規(guī)定檢測,試樣無法剝開時視為合格。
6.4.6袋體熱合強度
按QB/T2358的規(guī)定檢測。
6.4.7袋口和袋體熱合強度
按QB/T2358的規(guī)定檢測,其取樣位置和試樣數(shù)量的要求如下:
a)袋口大于25mm時,應每隔60°取一條寬度為(15士0.5)mm的試樣，--個袋口共取6條試樣。

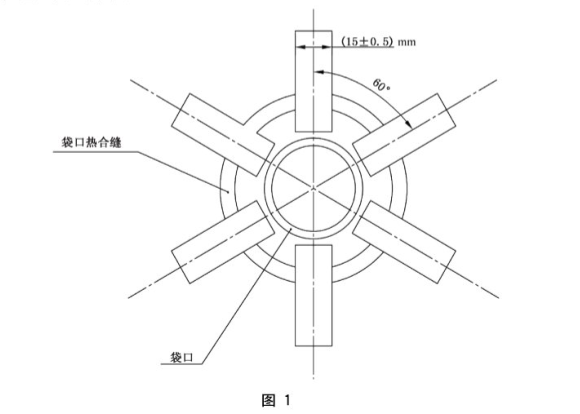

取樣位置如圖1所示。
b)袋口小于25mm時,每個袋口取樣的數(shù)量及每個試樣相隔的角度應遵循盡可能多取試樣的原則，但試樣的寬度應保證為(15士0.5)mm,取樣位置應沿圓周均勻分布。
c) 檢測時應展開試樣,一端為袋口底邊,另一端為與其熱合的復合膜,分別夾在試驗機的兩個夾具上。
6.5耐壓性能.
檢測設備：包裝耐壓性能測試儀

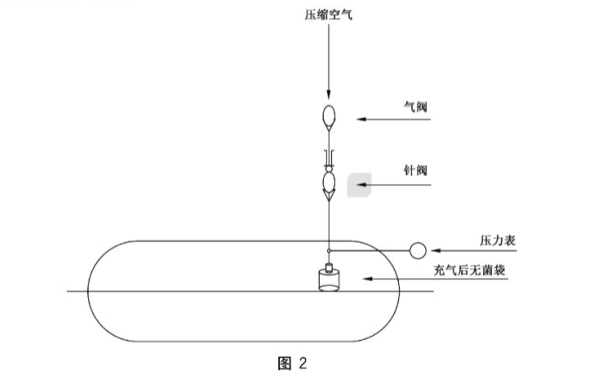

6.5.1試驗裝置如圖 2所示。
6.5.2將試驗袋密封件打開,插人配合緊密的適配器,將袋子緩慢充氣至所要求的保壓壓力。
6.5.3達到表 4規(guī)定的壓力值后停止充氣,保壓2 min,如出現(xiàn)滲漏、破裂為不合格。
6.5.4試驗袋至少取3個。 有一個檢驗不合格即視為該項檢查不合格。
6.6 跌落性能
檢測設備：跌落性能測試儀
6.6.1跌落性能檢驗應按照GB/T4857.5進行,不同容量的試驗袋宜灌裝相應容量的水或與實際內(nèi)容物類似的物料并蓋好蓋子。
6.6.2跌落性 能檢驗設備為跌落試驗機,灌裝物溫度控制在(23士2)°C ,灌裝量按袋子容積,灌裝后袋子表面應保持平整,使四邊均勻受力,并置于平板上。將灌裝后的袋子上升至表5規(guī)定的高度,然后使其做自由落體運動,跌落至試驗臺。試驗臺表面應為堅硬、光滑平整的水平面(如壓光水泥地面或水磨石地面等,其表面應無尖銳異物或沙石)。目視檢查袋子是否有滲漏和破裂。
6.6.3試驗袋至少取3個。 有一個檢驗不合格即視為該項檢查不合格。
查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?
全國免費客服電話 : 18615268674
固定電話 : 0531-58531949
郵箱 : info@paratronix.cn
地址 : 濟南市天橋區(qū)藍翔路15號
聯(lián)系我們
