2024-06-03 10:35
已查看146次
本法適用于塑料薄膜和片材（厚度應(yīng)不大于1 mm)的拉伸強度和斷裂伸長率的測定。拉伸強度系指在拉伸試驗中，試驗直至斷裂為止，單位初始橫截面上承受的最大拉伸負荷。

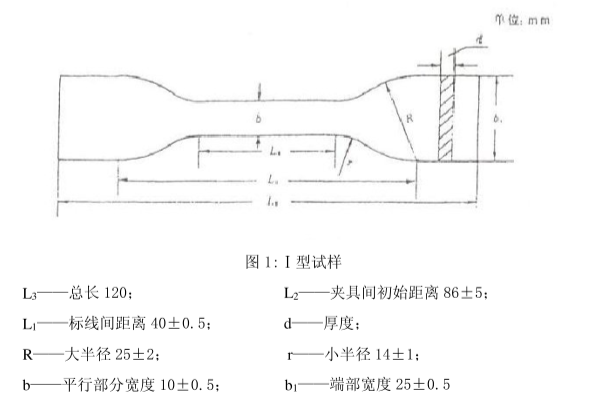

斷裂伸長率系指在拉伸試驗中，試樣斷裂時，標線間距離的增加量與初始標距之比，以百分率表示。儀器裝置儀器應(yīng)有適當?shù)膴A具，夾具應(yīng)使試樣長軸與通過夾具中心線的拉伸方向重合，夾具應(yīng)盡可能避免試樣在夾具處斷裂，并防止被夾持試樣在夾具中滑動.夾具的移動速度應(yīng)滿足試驗要求。儀器的示值誤差應(yīng)在±1%內(nèi)。試樣形狀及尺寸本方法規(guī)定使用四種類型的試樣，I、If、III型為啞鈴形試樣。見圖1~圖3。Ⅳ型為長條型試樣，寬度10~25 mm，總長度不小于150 mm，標距至少為50mm。試樣形狀和尺寸根據(jù)各品種項下規(guī)定進行選擇。
試樣制備
試樣應(yīng)沿縱、橫方向大約等間隔裁取。啞鈴形及長條形試樣可用沖刀沖制，長條型試樣也可在標準試片截取板上用裁刀裁取。試樣邊緣必須平滑無缺口損傷，按試樣尺寸要求準確打印或畫出標線。此標線應(yīng)對試樣產(chǎn)品不產(chǎn)生任何影響。
試樣按每個試驗方向為一組，每組試樣不少于5個。試樣應(yīng)在(23+2)℃、(50土5)%相對濕度放置4小時以上，并在此條件下進行試驗。
試驗速度（空載)
a. l +0.5mm/min;
b. 2+0.5mm/min或2.5士0.5mm/min;
c. 5士1mm/min;
d.10+2mm/min;
e. 30土3mm/min或25土 2.5mm/min;
f. 50主5mm/min:
g.100主1Omm/min;
h. 200+20mm/min或250+25mm/min;i. 500土50mm/min。
應(yīng)按各品種項下規(guī)定的要求選擇速度。如果沒有規(guī)定速度，則硬質(zhì)材料和半硬質(zhì)材料選用較低的速度，軟質(zhì)材料選用較高的速度。
試驗步驟
1）用上、下兩側(cè)面為平面的精度為0. 001mm的量具測量試樣厚度，用精度為0.1mm的量具測量試樣寬度。每個試樣的厚度及寬度應(yīng)在標距內(nèi)測量三點，取算術(shù)平均值。條形試樣寬度和啞鈴型試樣中間平行部分寬度應(yīng)用沖刀的相應(yīng)部分的平均寬度。
2）將試樣置于試驗機的兩夾具中，使試樣縱軸與上、下夾具中心連線相重合。夾具松緊適宜，以防止試樣滑脫或在夾具中斷裂。

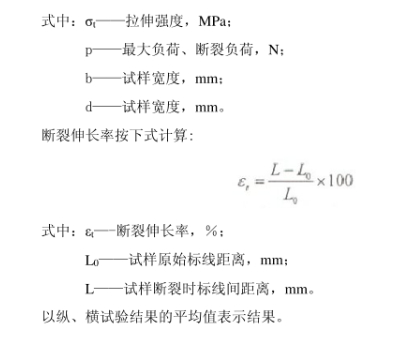

3）按規(guī)定速度開動試驗機進行試驗。試樣斷裂后讀取斷裂時所需負荷以及相應(yīng)的標線間伸長值。若試樣斷裂在標線外的部位時，此試樣作廢。另取試樣里做。結(jié)果的計算和表示。
查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?
全國免費客服電話 : 18615268674
固定電話 : 0531-58531949
郵箱 : info@paratronix.cn
地址 : 濟南市天橋區(qū)藍翔路15號
聯(lián)系我們
