GB/T 3923.1-2013斷裂強力和斷裂伸長率的測定

2024-05-24 09:32

已查看121次

紡織面料的種類：棉織面料、麻織面料、絲綢面料、呢絨面料、化纖面料、混紡面料、以上就為大致介紹了七大種類的紡織面料，當(dāng)然在有的面料下面還有一些細分的類別，各中紡織面料都有自己的優(yōu)缺點，大家在選擇物品的時候可以參考看看，不同的面料有不同的用途，當(dāng)然紡織面料用的較多的還是服裝行業(yè)。本篇文章山東普創(chuàng)工業(yè)科技有限公司根據(jù)國家標(biāo)準GB/T 3923.1-2013紡織品織物拉伸性能第1部分:斷裂強力和斷裂伸長率的測定(條樣法)為您提供測試方案。

等速伸長：在整個試驗過程中,夾持試樣的夾持器一個固定、另一個以恒定速度運動,使試樣的伸長與時間成正比的一種拉仲試驗儀器。

條樣試驗：試樣整個寬度被夾持器夾持的一種織物拉伸試驗。

隔距長度：試驗裝置上夾持試樣的兩個有效夾持點之間的距離。

注:夾鉗的有效夾持點(線)可用下述方法檢查:將附有復(fù)寫紙的白紙夾緊,使紙上產(chǎn)生夾持紋。

初始長度：在規(guī)定的預(yù)張力下,試驗裝置上夾持試樣的兩個有效夾持點之間的距離。

檢測設(shè)備：

ETT-AM電子拉力試驗機


預(yù)張力：在試驗開始時施加于試樣的力。

注:預(yù)張力用于確定試樣的初始長度

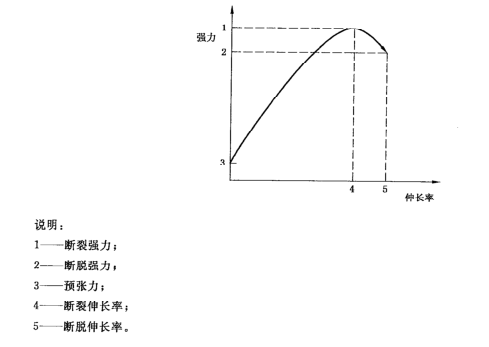

伸長：因拉力的作用引起試樣長度的增量,以長度單位表示。

伸長率：試樣的伸長與其初始長度之比,以百分率表示。

斷裂伸長率：在最大力的作用下產(chǎn)生的試樣伸長率。

試樣準備：

對于機織物,試樣的長度方向應(yīng)平行于織物的經(jīng)向或緯向,其寬度應(yīng)根據(jù)留有毛邊的寬度而定。從條樣的兩側(cè)拆去數(shù)量大致相等的紗線,直至試樣的寬度符合規(guī)定的尺寸。毛邊的寬度應(yīng)保證在試驗過程中長度方向的紗線不從毛邊中脫出。

注。對一般機織物,毛邊約為5 mm或15根紗線的寬度較為合適。對較緊密的機織物,較窄的毛邊即可，對較稀松的機織物,毛邊約為10 mm.

對于每厘米僅包含少量紗線的織物,拆邊紗后應(yīng)盡可能接近試樣規(guī)定的寬度。計數(shù)整個試樣寬度內(nèi)的紗線根數(shù),如果大于或等于20根,則該組試樣拆邊紗后的試樣紗線根數(shù)應(yīng)相同;如果小于20根,則試樣的寬度應(yīng)至少包含20根紗線。如果試樣寬度不是50 mm±0.5 mm,試樣寬度和紗絨根數(shù)應(yīng)在試驗報告中說明。

對于不能拆邊紗的織物,應(yīng)沿織物縱向或橫向平行剪切為寬度為50 mm的試樣。一些只有撕裂才能確定紗線方向的機織物,其試樣不應(yīng)采用剪切法達到要求的寬度。

濕潤試驗的試樣：

1.如果還需要測定織物濕態(tài)斷裂強力,則剪取試樣的長度應(yīng)至少為測定干態(tài)斷裂強力試樣的2倍。給每條試樣的兩端編號﹑扯去邊紗后,沿橫向剪為兩塊，一塊用于測定干態(tài)斷裂強力,另一塊用于測定濕態(tài)斷裂強力,確保每對試樣包含相同根數(shù)長度方向的紗線。根據(jù)經(jīng)驗或估計浸水后收縮較大的織物,測定濕態(tài)斷裂強力的試樣的長度應(yīng)比測定干態(tài)斷裂強力的試樣長一些。

2.濕潤試驗的試樣應(yīng)放在溫度20 ℃＋2℃的符合GR/T 6682規(guī)定的三級水中浸漬1h 以上,也可用每升含不超過1g非離子濕潤劑的水溶液代替三級水。

注,對于熱帶地區(qū),溫度可按GB/T G529規(guī)定。

設(shè)定隔距長度：

對于斷裂伸長率小于或等于75%的織物,隔距長度為200 mm士1 mm;對于斷裂伸長率大于75%的織物,隔距長度為100 mmi1 mm).

設(shè)定拉伸速度：

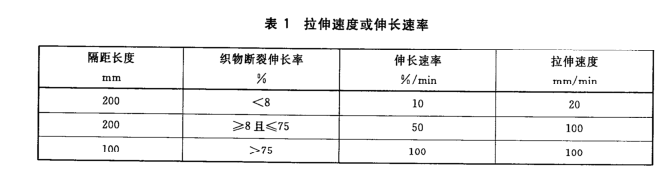

根據(jù)表1中的織物斷裂伸長率,設(shè)定拉伸試驗儀的拉伸速度或伸長速率。
