GB T 16928-1997 包裝材料試驗方法透濕率

2024-05-06 09:43

已查看150次

1范圍

本標準規(guī)定了測定包裝材料透濕率的試驗方法。

本標準適用于紙、塑料及復(fù)合包裝材料的透濕率試驗。

2引用標準

下列標準所包含的條文,通過在本標準中引用而構(gòu)成為本標準的條文。本標準出版時,所示版本均為有效。所有標準都會被修訂,使用本標準的各方應(yīng)探討使用下列標準最新版本的可能性。

IS0 2528:1974薄膜材料透濕度的測定

HG 10-2744.2- 1984無水氯化鈣

注: ISO 25281974可在中國標準信息所查謝譯文。

3定義和原理

3.1定義

透濕率

指試驗材料保持在恒定的溫度下,將其一面暴露在高相對濕度條件時，在規(guī)定時間內(nèi)透過單位面積試驗材料的水氣質(zhì)量,以g/(m2.24 h)表示。

3.2試驗原理

在規(guī)定的溫度、相對濕度條件下,包裝材料試樣兩側(cè)保持一定的水氣壓差,測量透過試樣的水氣量，計量每平方米試驗材料，在標準大氣壓下.24 h透過水氣的質(zhì)量。

4試驗儀器和試劑

4.1恒溫恒濕箱:溫度精度士0.5'C ;相對濕度精度士2%;風速(0.5~2.5)m/s.其門關(guān)閉后15 min內(nèi)應(yīng)達到規(guī)定的溫度和相對濕度條件。

4.2分析天平: 能精確到0.5 mg。

4.3干燥劑:粒度為0.60mm~2.36mm的無水氯化鈣,必須是符合HG10-2744.2標準、未使用過

的、新的無水氯化鈣。

4.4用于方法 A的專用設(shè)備:符合ISO 2528標準的規(guī)定。

4.5用于方法B的專用設(shè)備和器材

4.5.1熱封設(shè) 備:能控制溫度、壓力和保持時間。

4.5.2裝干燥劑用的材料:透濕性大、可熱封,如茶葉袋或裝干燥劑用的紙袋或無紡布材料(以下簡稱制袋材料)。

5試樣

5.1除非另有規(guī)定,試樣應(yīng)任意抽取,并有足夠的數(shù)量代表產(chǎn)品的性能。

5.1.1方法A每個試樣應(yīng)為一塊被測包裝材料,尺寸應(yīng)滿足4.4條設(shè)備使用要求。每- -種試驗環(huán)境的試樣數(shù)量不少于3個。若試樣的兩面材質(zhì)不同,試樣數(shù)量不少于6個。試樣應(yīng)符合ISO2528標準的規(guī)定。

5.1.2方法 B每個試樣應(yīng)為200 mmX 300 mm的一塊被測材料,每- - 種環(huán)境的試樣數(shù)量不少于4個，沿材料的縱、橫向各取2個。

6試驗條件

除非另有規(guī)定,試驗條件應(yīng)根據(jù)包裝材料的實際使用要求,選擇-組或多組下列條件:

a)溫度(38士1)C ,相對濕度(92士3)%;

b)溫度(23士1)C●相對濕度(49士3)%;

c)溫度(4. 5士1)C ,相對濕度(80士3)%;

d)溫度(- 18士1)C ,相對濕度(95士3)%;

仲裁試驗時,溫度偏差為士0.5C;相對濕度偏差土2%。

7試驗程序

7.1方法A是將試驗材料密封在裝有干燥劑的試驗杯口部。適用于-般的包裝材料,包括可熱封的材料和密封膠帶的試驗。對透濕度小于1 g/(m2●d)的或厚度大于3 mm的材料,建議不要使用此方法。

7.2方法B是將試驗材料制成袋子,主要用于可制成袋子、其透濕度較小的可熱封材料的試驗。

7.3方法A和B均可用于包裝材料的研制、生產(chǎn)和檢驗。也適用于經(jīng)過折疊、老化或其他環(huán)境處理后的包裝材料試驗。

7.4 方法A

7.4.1將干燥劑均勻放在透濕杯內(nèi)，干燥劑與試樣間的空腺不小于3mm.將試樣密封在透濕杯的口部，使水氣不能在試樣邊緣或通過試樣邊緣滲入,具體操作步驟按Iso 2528進行。

7.4.2將封有試樣的透濕杯(以下簡稱透濕杯)放在分析天平上稱量。再將其放入恒溫恒濕箱內(nèi),使試樣與試驗環(huán)境自由接觸。

7.4.3根據(jù)材料的透濕性,選擇合適的時間間隔對透濕杯連續(xù)稱量,將重量變化與時間關(guān)系作成圖表。

進行的稱量最好在試驗環(huán)境中進行,否則稱量時間應(yīng)不超過30s。在稱量操作過程中,如果透濕杯重量不能保持恒定,則應(yīng)將其放在--一個能保持試驗環(huán)境不吸濕的容器中稱量。如果此條件不能實現(xiàn),可將透濕杯從恒溫恒濕箱中取出后,放入(23士2)C環(huán)境的干燥器中平衡30 min后進行稱量,繼續(xù)試驗,直至達到穩(wěn)定的增重，即作成圖表時三個連續(xù)的數(shù)據(jù)位于一條直線上。

7.5 方法B

7.5.1試樣制備

將試樣對折成150mmX200mm,在兩條短邊和-條長邊上用符合試樣的熱封條件封合。封合寬度(65士0.5)mm ,保證試樣內(nèi)部寬度應(yīng)為(135士2) mm。

7.5.2干燥劑袋的制備切取長270 mm.寬90 mm、符合4. 5.2要求的制袋材料,將其對折成長135 mm.寬90 mm,將兩條長邊熱封合,封合寬度不超過6 mm,制成干燥劑袋。每組試樣不少于3個袋。

7.5.3在每個干燥劑袋中裝入至少50 g干燥劑，再將第三邊封合。

7.5.4將封合好的干燥劑袋裝入試樣袋,并將袋口封合,使封合內(nèi)側(cè)距袋子外邊不大于9. 0 mm.

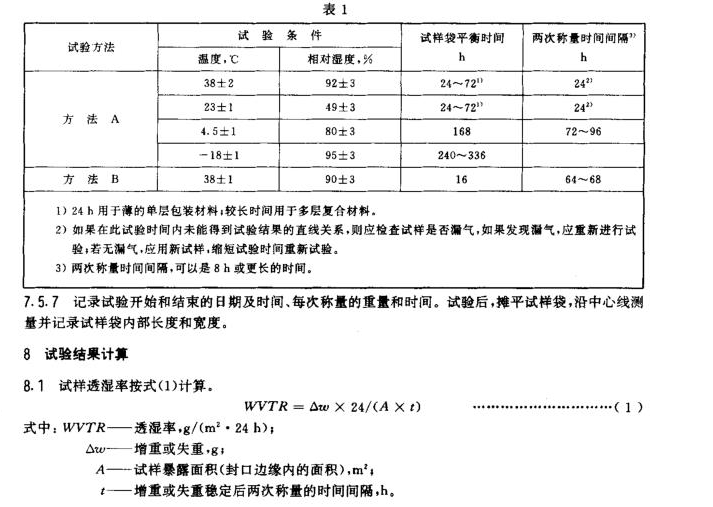

7.5.5將試樣放入暴露環(huán)境中 ,平衡時間見表1.

7.5.6除非另有規(guī)定,在經(jīng)過表1規(guī)定的平衡時間后,將袋子從恒溫恒濕箱中取出,立即在試樣短邊的一端切去10 mm窄條,打開試樣袋。將干燥劑袋I從袋中取出,換入已稱量并裝有新干燥劑的袋1 ,按7.2.4將袋子重新封口后立即放入恒溫恒濕箱內(nèi),并記錄放入的時間,此為試驗開始時間。除非另有規(guī)定,到了表1規(guī)定的暴露時間時,應(yīng)立即將千燥劑袋1從試樣袋中取出,放入不透濕的已知重量的容器中稱量?？上扔闷秸?、無孔洞、無皺折、厚度為0. 05 ~0. 10 mm的聚乙烯薄膜制成大于干燥劑袋的尺寸,預(yù)稱量,精確至0.5 mg,放入干燥器內(nèi)備用。
