GB-T451.3-2002紙和紙板厚度的測定

2024-04-28 09:30

已查看100次

1范圍

本標準規定了紙和紙板厚度的測定方法。

本標準適用于各種單層或多層的紙和紙板,但不適用于瓦楞紙板。

2引用標準

下列標準所包含的條文,通過在本標準中引用而構成為本標準的條文。本標準出版時,所示版本均為有效。所有標準都會被修訂,使用本標準的各方應探討使用下列標準最新版本的可能性。

GB/T 450---2002紙和紙板試樣的采取(eqv ISO 186:1994

GB/T 451.2—-2002紙和紙板定量的測定(eqv ISO 536:1995)

GB/T 10739--2002紙、紙板和紙漿試樣處理和試驗的標準大氣條件(eqv ISO 187:1990)3術語

本標準采用下列定義。

檢測儀器：

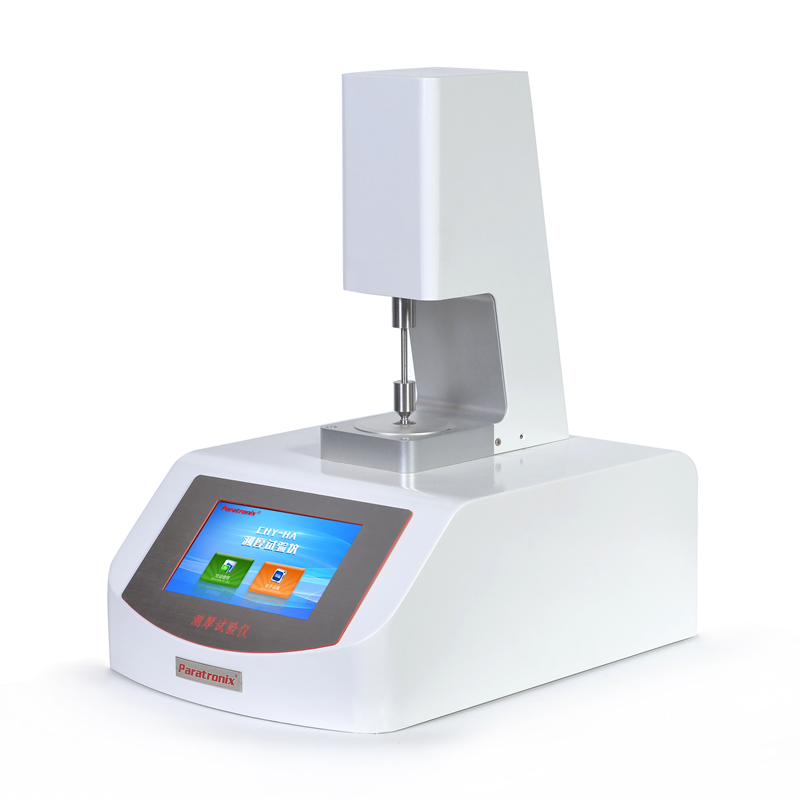

PTT-03A厚度試驗儀


3.1厚度thickness

紙或紙板在兩測量面間承受一定壓力,從而測量出的紙或紙板兩表面間的距離,其結果以毫米或微米表示。

3.2單層厚度single sheet thickness

采用標準試驗方法,對單層試樣施加靜態負荷,從而測量出的紙或紙板的厚度。

3.3層積厚度bulk thickness

采用標準試驗方法,對多層試樣施加靜態負荷,從而測量出多層紙頁的厚度,再計算得出單層紙的厚度。

3.4單層緊度single sheet density

單位體積紙或紙板的質量,由單層厚度計算得出,以克每立方厘米表示。

3.5層積緊度bulk density

單位體積紙或紙板的質量,由層積厚度計算得出,以克每立方厘米表示。注:單層厚度常簡稱為厚度,單層緊度常簡稱為緊度。

4原理

4.1在規定的靜態負荷下﹐用符合精度要求的厚度計,根據試驗要求測量出單張紙頁或一疊紙頁的厚度,分別以單層厚度或?qū)臃e厚度來表示結果。

4.2根據紙或紙板的定量和單層厚度或?qū)臃e厚度,分別計算出單層緊度或?qū)臃e緊度。

5儀器測定要求

厚度儀裝有兩個互相平行的圓形測量面,將紙或紙板放入兩測量面間進行測量。測量過程中測量面間的壓力應為(100士10)kPa ,采用恒定荷重的方法,以確保兩測量面間的壓力均勻,偏差應在規定范圍內。

特殊紙或紙板按產品標準的規定,可采用不同壓力進行測定。

兩個測量面組成厚度計的主體,即一個測量面被固定,另一個測量面能沿其垂直方向移動。其中一個測量面的直徑為(16.0士0.5)mm,另一個測量面的直徑不應小于此值,這樣在測量厚度時受壓測量面積通常為200 mm2。

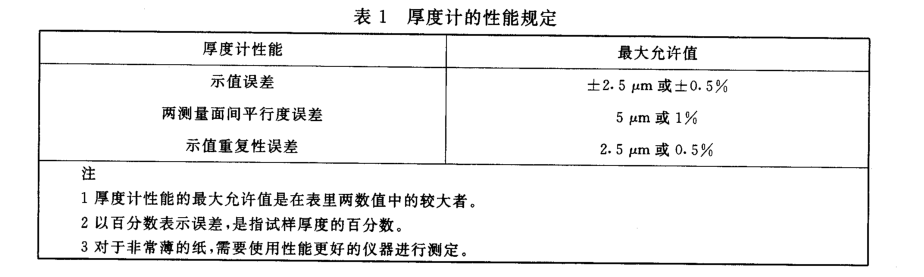

當厚度計的讀數為零時,較小的測量面的整個平面應與較大測量面接觸。厚度計的性能要求,厚度計應符合表1的規定。

6試樣的采取

試樣的采取應按GB/T 450的規定進行,平均樣品的張數應不少于5張。7試樣處理

按GB/T 10739進行溫濕處理。8厚度計的校驗

常用的厚度計需定期校準其示值重復性誤差、示值誤差及兩測量面間的壓力和平行度。當測量薄型紙時,應在測試溫度下校對厚度計。

9試驗步驟

9.1 單層厚度的測定

將五張樣品沿縱向?qū)φ?形成10層。然后沿橫向切取兩疊1/100 m2的試樣,共計20片試樣。用厚度計分別測定每片試樣的厚度值,每片試樣應測定一個點。如果測定單層緊度,應用天平稱取20片試樣的質量,并按GB/T 451.2計算出定量。

9.2層積厚度的測定

從所抽取的五張樣品上切取40片試樣,每10片一疊均正面朝上層疊起來,制備成四疊試樣。用厚度計分別測定四疊試樣的厚度值,每一疊測定三個點。如果測定層積緊度﹐應用天平稱取40片試樣的質量,并按GB/T 451.2計算出定量。

9.3 橫幅厚度差的測定

隨機抽取一整張紙頁,沿橫向紙幅均勻切取不少于六片試樣,用厚度計分別測定每片試樣的厚度值。每片試樣測定三個點,取其平均值作為該片試樣的測定結果。

9.4 測定過程

首先調好儀器零點,將試樣放入張開的測量面間。測試時慢慢地以低于3 mm/s 的速度將另―測量面輕輕地移到試樣上,注意應避免產生任何沖擊作用。待指示值穩定后,但應在紙被“壓陷"下去前讀數，通常在(2～5)s內完成讀數,應避免人為地對厚度計施加任何壓力。

10結果的表示10.1厚度

計算每片試樣的厚度平均值,得到單層厚度。計算多層厚度的平均值,再除以層數,得到層積厚度。厚度均以毫米或微米表示,修約至三位有效數字(對于過薄的紙,可按產品標準取有效數字)。

10.2橫幅厚度差

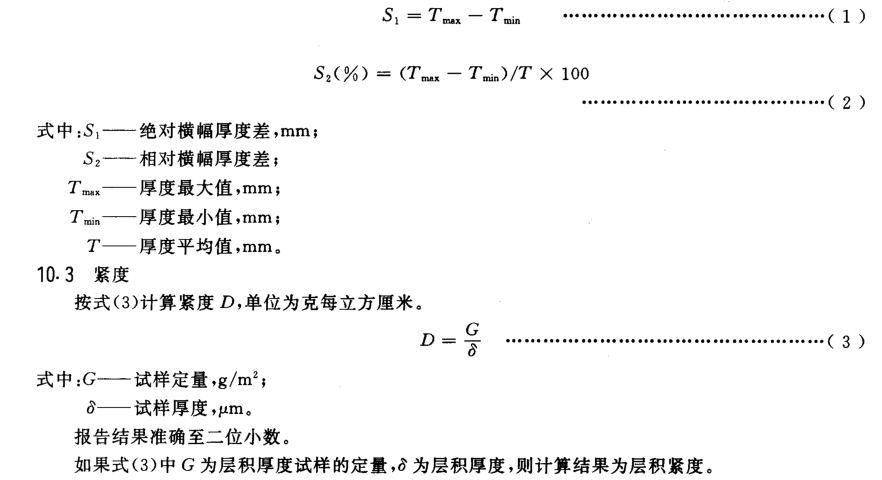

絕對橫幅厚度差與相對橫幅厚度差分別按式(1)和式(2)進行計算。
