YBB00102003-2015剝離強(qiáng)度測(cè)定法

2024-04-01 09:14

已查看165次

本法適用于塑料復(fù)合在塑料或其他基材(如鋁箔、紙等)，上的各種軟質(zhì)、硬質(zhì)復(fù)合塑料材料剝離強(qiáng)度的測(cè)定。

剝離強(qiáng)度系指將規(guī)定寬度的試樣，在一定速度下，進(jìn)行T型剝離，測(cè)定得到的復(fù)合層與基材的平均剝離力。

檢測(cè)儀器推薦：ETT-AM材料試驗(yàn)機(jī)


測(cè)定法取試樣適量，將試樣寬度方向兩端除去50 mm,均勻截取縱、橫向?qū)挾葹?5.0 mm士+0.1 mm,長(zhǎng)度200 mm的試樣各5條。復(fù)合方向?yàn)榭v向。試樣應(yīng)在溫度23 C士2 C,相對(duì)濕度50%士5%的環(huán)境中，

放置4小時(shí)以上，并在上述條件下進(jìn)行試驗(yàn)。

沿試樣長(zhǎng)度方向--端將復(fù)合層與基材預(yù)先剝開(kāi)50mm,被剝開(kāi)部分不得有明顯損傷。若試樣不易剝開(kāi)，可將試樣- -端約20 mm浸入適當(dāng)?shù)娜軇?常用乙酸乙酯、丙酮)中處理，揮發(fā)后，再進(jìn)行剝離強(qiáng)度的試驗(yàn)。

若復(fù)合層經(jīng)上述方法的處理，仍不能與基材分離,則試驗(yàn)不可進(jìn)行，判定為不能剝離。

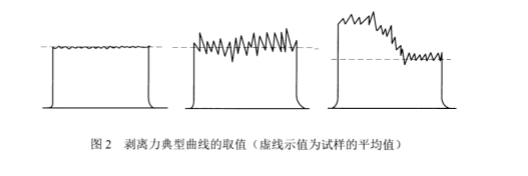

將試樣剝開(kāi)部分的兩端分別夾在試驗(yàn)機(jī)上下夾具中，使試樣剝開(kāi)部分的縱軸與上、下夾具中心連線重合,并松緊適宜。試驗(yàn)時(shí)，未剝開(kāi)部分與拉伸方向呈T型，見(jiàn)圖1.試驗(yàn)速度為300 mm/min士30 mm/min,記錄試樣剝離過(guò)程中的剝離力曲線。
