CZY-01初粘性測試儀的試驗方法介紹

2023-07-20 10:50

已查看171次

1原理

將一鋼球滾過平放在傾斜板上的膠粘帶粘性面,根據規定長度的粘性面能夠粘住的最大鋼球尺寸，評價其初粘性大小;或將-規定大小的鋼球滾過傾斜槽,測量其在水平板上的膠粘帶粘性面上滾動的距離來評價其初粘性的大小。

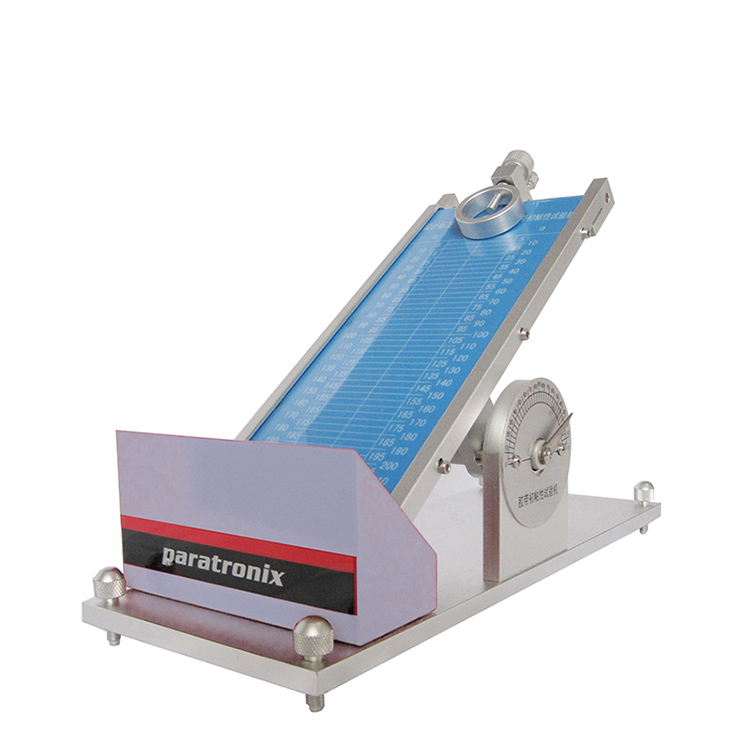

檢測儀器：CZY-01初粘性測試儀


2試驗條件

2.1除非另有規定,試驗室溫度為23℃±2℃,相對濕度為50%±10%。

2.2制備試樣前,膠粘帶應除去包裝材料,互不重疊地在5.1條件下放置2h以上。

3試片

對于具有較大延伸性的膠粘帶,取樣后,要放置到延伸基本復原后再試驗。

3.1方法A試片

試片尺寸:寬(10~80) mm,長250 mm以上。

試片數量:不少于4張。

3.2 方法B試片

試片尺寸:寬25 mm.長100 mm以上。

試片數量:不少于3張。

4方法A斜面滾球法

4.1 試驗裝置

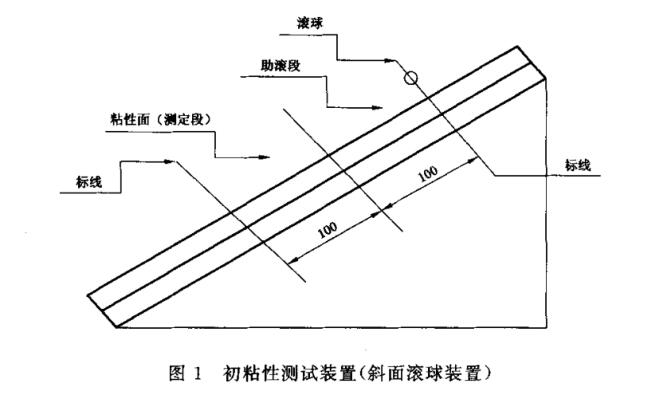

4.1.1 斜面滾球裝置由能傾斜20°、30°、40°的傾斜板及其聯接結構組成,如圖1所示,各部分如下:


4.1.1.1 傾斜板

傾斜板采用光滑的硬質平面板(玻璃板、金屬板、木板.塑料板等)。

4.1.1.2 助滾段

助滾段由長100 mm以上,厚約25 μm的透明聚酯薄膜,在規定的位置粘貼于試片之上而成。助滾段長100 mm。

4.1.1.3 測定段

測定段為從助滾段下端開始算起,長度為100mm范圍內的膠粘面。

4.1.2 滾球采用如下規格的滾球:

4.1.2.1 材質以GCr15軸承鋼制造,鋼球形狀公差和表面粗糙度的精度級別應達到GB/T 308規定的等級40以上。

4.2 試驗方法

4.2.1 用水平儀把滾球裝置水平地固定在測試臺上,傾斜面取標準角度30° ,需要時也可以取20°或40。

4.2.2 在試片的下端分別用定位膠粘帶或砝碼(質量約500 g),將試片以膠粘面向上的方式固定在規定的位置上。把助滾段用聚酯薄膜貼敷在試片膠粘面的規定位置上,在貼敷聚酯薄膜時,應勿使氣泡夾雜或起皺,也不要加上大的壓力。在固定試片時,注意不要使之發生翹曲或鼓起。若在邊緣部分發生鼓起,則應用別的膠粘帶把這部分固定在傾斜面上。

4.23為使助滾段的長度恒定為100mm,根據球的大小,如圖1所示，把球中心調整在球的起始位置上。

4.2.4 將保存在防銹劑中的球,用鑷子取出,按4.2.5所述的試驗滾球清潔方法清洗,洗潔后，放置在起始位置上,讓球經助滾段滾下去。

4.2.5試驗滾球的清潔試驗滾球的表面,用脫脂紗布類材料"沾溶劑2)擦洗清潔。表面干后,再用新的清潔紗布沾溶劑擦洗,反復擦洗三次以上,直至目視檢查認為滑潔為止。

注:1)擦洗時無短纖維掉落的紗布、無紡布等織物,并且不含可溶于溶劑的物質。

2)環烷烴、溶劑油、酒精、異丙醇、甲苯等試劑級或沒有殘留物的工業級的溶劑。

4.2.6 預選最大鋼球

調整起始位置,用不同大小的球，重復球的清洗、滾轉等一系列操作,從停止在測定段內(球不動達5s以上)的各種球中挑出最大的。拿出同一試片中發現的最大球以及該球號與之相鄰的大小兩個球,在同一試樣上各進行一次測試，以確認最大球號的鋼球。在挑出最大球之前,在同一張試片上滾動若干次都可以,但是它不能作為正式試驗數據處理。

4.2.7 正式測試

取三個試樣,用最大球號鋼球各進行-次滾球測試。若某試樣不能粘住此鋼球,可換用球號僅小于它的鋼球進行一次測試,若仍不能粘住,則須按4.2.6~4.2.7步驟重新測試。

4.3 試驗結果

試驗結果以正式測試時三個試樣滾球試驗結果的鋼球號的中位數(球號)表示。　　
