帶線錨釘機械性能測試原理介紹

2023-07-15 10:58

已查看180次

帶線錨釘機械性能

1.斷裂扭矩

將插入器固定在接骨螺釘性能測試儀的一端，將錨釘以適合的方式固定在接骨螺釘性能測試儀另一端，記錄錨釘外露長度。以合適的速度施加扭矩，扭轉方向與錨釘旋入方向一致，直至產品斷裂或失效，記錄扭矩，樣品應不少于3件。

2.旋入扭矩

使用與錨釘規格對應的骨鉆或開孔器在聚氨酯塊上預制孔(若適用)，聚氨酯塊應符合ASTMF1839的要求。將聚氨酯塊固定在接骨螺釘性能測試儀的一端，將插入器固定在接骨螺釘性能測試的另-端，以合適的速度施加扭矩將錨釘旋入到聚氨酯塊至制造商規定位置，旋入過程中施加制造商規定的軸向載荷，記錄扭矩作為帶線錨釘?shù)男肱ぞ?，樣品?shù)量應不少于3件。

3.軸向插入力

使用與錨釘規格對應的骨鉆或開孔器在聚氨酯塊上預制孔(若適用)，聚氨酯塊應符合ASTMF1839的要求。將聚氨酯塊固定在接骨螺釘性能測試儀底座上，帶線錨釘豎直安裝在試驗塊上方，錨釘縱向軸線與試驗機加載軸的夾角偏差在士1°范圍內。將錨釘以合適的速度插入聚氨酯塊至制造商規定位置，記錄載荷作為帶線錨釘?shù)妮S向插入力，樣品數量應不少于3件。

4.固定強度及伸長量

4.1使用企業規定的方法將錨釘旋入或敲入聚氨酯塊中，將聚氨酯塊固定在試驗機底座上，以合適速度對樣品施加拉力直到拔出或失效，記錄載荷作為帶線錨釘?shù)墓潭◤?qiáng)度，樣品數量應不少于3件。

4.2將旋入或敲入樣品的聚氨酯塊安裝在試驗裝置中，根據產品設計屬性考慮將帶線錨釘保持在(37土2) °C水浴環境中，對樣品施加制造商規定的循環載荷及循環次數，記錄縫線的伸長量，然后按照5.5.4.1的方法測試固定強度。

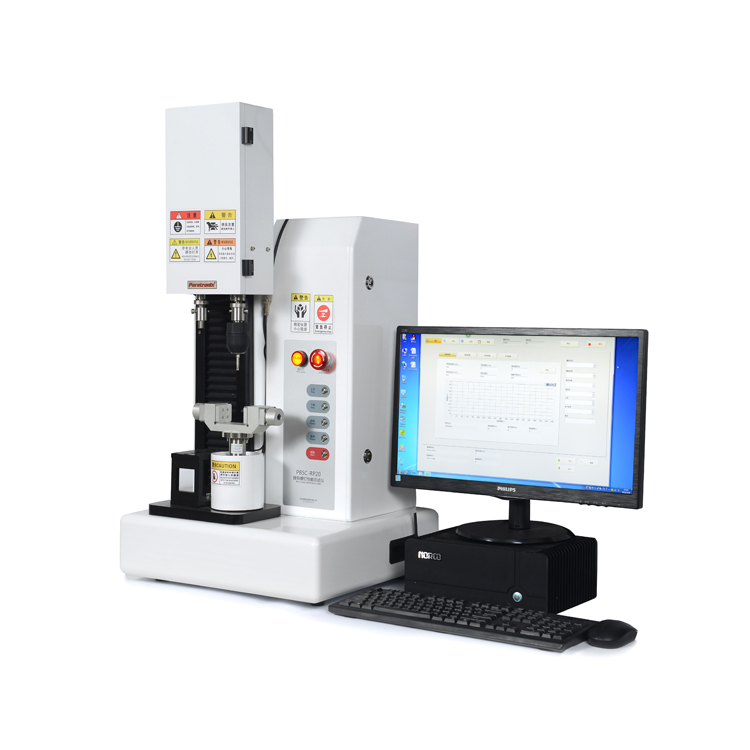

試驗設備PBSC-RP30接骨螺釘性能測試儀


產 品介紹

PBSC-RP30接骨螺釘性能測試儀是針對醫用骨科接骨螺釘性能測試開發的一款多功能集成高jing度測試儀器，可進行接骨螺釘驅動扭矩、自攻性能、拔出力、扭轉性能的相關測試。接骨螺釘性能測試儀可應用于醫療器械檢測機構、科研機構和醫療器械生產企業等單位。

產 品特征

● 開放式結構，友好人機界面操作，多組曲線繪制模式，測試過程更明晰

● 采用精/密微分電機驅動，傳動更平穩，測試結果重復性更好

● 進口定制gao靈敏度荷重元，進口（TBI）絲杠確保精que位移

● zhuan業進口控制系統控制雙伺服電機協調動作

● 全自動測量

● 簡單易操作，高度簡化的控制系統將一切繁瑣設置放在后臺完成，一鍵式啟動

● 夾具適用不同測試模式

● 內置校準程序，便于計量、校準部門（第三方）對儀器進行校準

● 18寸高清觸摸屏控制，支持?jǐn)?shù)據導出和Office軟件，結合優化的綜合數據處理系統

● 功能多樣化，一機實現：拔出性能、自功性能、旋動扭矩、扭轉性能

技術 參數
